Calcul du bruit des pompes à chaleur : l'outil de calcul du gouvernement néerlandais pour le bruit des pompes à chaleur et des climatiseurs.

Vous allez installer une pompe à chaleur ? Il est possible que vous deviez demander un permis auprès de votre commune, incluant un calcul de bruit. Dans ce blog, nous vous expliquons pas à pas comment effectuer ce calcul de bruit.

Besoin d'un permis pour installer une pompe à chaleur ?

Certaines communes exigent un permis pour l'installation d'une pompe à chaleur. Lors de la demande de permis pour votre pompe à chaleur ou votre climatiseur, vous devez prouver, avant l'installation, que cette installation respecte les exigences sonores.

Puisque tout le monde aux Pays-Bas n'est pas un expert en bruit, le gouvernement a fait développer un outil de calcul à cet effet. Cet outil de calcul peut être utilisé dans la plupart des situations pour déterminer si la situation respecte les exigences sonores.

Dans ce blog, nous voulons vous expliquer étape par étape comment cet outil de calcul est structuré et comment vous pouvez l'utiliser vous-même. Grâce à cette explication, vous serez dans la plupart des cas en mesure de remplir correctement cet outil de calcul, sans que cela ne vous prenne des soirées.

En bas de cette page se trouvent le lien vers l'outil de calcul gouvernemental Bruit Pompes à Chaleur et Climatiseurs & le manuel correspondant. L'outil de calcul ne peut pas être utilisé dans des situations plus complexes. Dans ce cas, vous devez faire effectuer un calcul de bruit par un expert en bruit.

Dans ce blog, nous expliquons l'outil de calcul dans ses grandes lignes, afin de vous aider au mieux à le remplir correctement. À la fin de ce plan étape par étape, nous avons inséré une capture d'écran de l'outil de calcul, indiquant les champs à remplir à chaque étape.

Outil de calcul Bruit des pompes à chaleur Étape 0 :
L'outil de calcul est-il adapté à ma situation ?

L'outil de calcul ne peut pas être utilisé dans les situations suivantes :

• Lors de l'installation de plusieurs pompes à chaleur ;
• Pour les parcelles ou les bâtiments qui ne sont pas rectangulaires ;
• Pour les appartements avec de grands balcons où l'unité n'est pas adossée au mur.

Si votre situation est décrite dans la liste ci-dessus, l'outil de calcul n'est pas adapté et nous vous conseillons de consulter un expert en bruit. Vous pouvez contacter REDUCD et nous vous mettrons gratuitement en relation avec un expert en bruit de notre réseau.

Outil de calcul Bruit des pompes à chaleur Étape 1 :
Choisissez votre situation

La première étape pour utiliser l'outil de calcul est de choisir la bonne situation.

Il y a 5 situations à choisir :

• Gg_1 : Unité extérieure au niveau du sol ;
• Gg_2 : Sur une annexe, contre la maison ;
• Gg_2A : Sur une construction à l'arrière du jardin (par exemple, sur un abri de jardin) ;
• Gg_3 : Sur le toit ;
• AP : Installation en appartement (façade, galerie, balcon, balcon intérieur, toit).

Représentation graphique de ces situations :

• Gg_1 : Unité extérieure au niveau du sol



• Gg_2 : Sur une annexe, contre la maison



• Gg_2A : Sur une construction à l'arrière du jardin (par exemple, sur un abri de jardin)



• Gg_3 : Sur le toit



• AP : Installation en appartement (façade, galerie, balcon, balcon intérieur, toit)

Une fois que vous avez identifié l'option qui représente le mieux la situation de votre installation, choisissez cette situation pour la suite du calcul. Dans l'outil de calcul (le fichier Excel), sélectionnez l'onglet correspondant à la situation que vous avez choisie pour effectuer le calcul. Vous pouvez ignorer complètement les autres onglets du fichier Excel.

Maintenant que vous avez sélectionné la situation appropriée, si vous avez des questions non traitées dans ce blog, vous pouvez consulter la notice d'utilisation pour des explications spécifiques à votre situation.

Outil de calcul Bruit des pompes à chaleur Étape 2 :
Saisir le niveau de puissance acoustique de la pompe à chaleur ou du climatiseur

Après avoir déterminé la situation à choisir, vous pouvez saisir les données acoustiques de l'unité extérieure.

Vous devez entrer le niveau de puissance acoustique (faites attention, c'est très différent de la pression acoustique souvent donnée), un éventuel correctif de tonalité, et la marge. Vous pouvez généralement trouver ces informations dans la brochure de votre pompe à chaleur ou de votre climatiseur. Si ce n'est pas le cas, le fournisseur peut vous les fournir.

Outil de calcul Bruit des pompes à chaleur Étape 3 :
Saisie des limites de la parcelle (coordonnées)

L'étape suivante consiste à saisir les limites de la parcelle dans l'outil. En effet, la limite de la parcelle doit respecter les exigences acoustiques du Décret de Construction 2012. Une description détaillée sur la manière de choisir les coordonnées de la façade est fournie dans le Manuel. Veuillez ne lire que le chapitre applicable à votre situation. Il est important de savoir que les coordonnées de la limite de la parcelle sont déterminantes pour la définition des points d'entrée suivants. Ceux-ci sont tous déterminés par rapport aux limites de la parcelle.

Outil de calcul Bruit des pompes à chaleur Étape 4 :
Saisie de l'emplacement (coordonnées) de l'unité extérieure

Une fois les données de l'unité extérieure saisies, l'étape suivante consiste à entrer son emplacement par rapport à la façade. Ceci se fait à l'aide des coordonnées à partir du centre de la pompe à chaleur (à l'exception de la hauteur, où vous prenez les 2/3 de la pompe à chaleur). Si vous avez des questions sur cette étape, il est préférable de consulter le chapitre de la situation que vous avez choisie dans le Manuel. Celui-ci décrit très précisément quelles coordonnées vous devez utiliser, exemples à l'appui.

Outil de calcul Bruit des pompes à chaleur Étape 5 :
Saisie de la façade (coordonnées)

En raison d'éventuelles réflexions dues à la façade, les coordonnées de la façade doivent également être renseignées.

Outil de calcul Bruit des pompes à chaleur Étape 6 :
Remplir les positions de réception supplémentaires éventuelles

Les exigences sonores renforcées ne s'appliquent pas seulement à la limite de propriété. L'unité extérieure doit également respecter les exigences sonores renforcées à proximité des fenêtres ou portes ouvrables. Par exemple, si la pompe à chaleur est derrière un écran (un mur), ou si l'unité extérieure est installée en hauteur, il se peut que la réglementation soit respectée à la limite de propriété, mais pas à proximité des fenêtres ou portes ouvrables. Pour calculer les coordonnées des fenêtres ou portes ouvrables voisines, vous devez calculer en utilisant le centre de la porte ou de la fenêtre.

Il est important de noter qu'il ne s'agit pas des fenêtres et des portes de votre propre logement, mais uniquement de celles des voisins.

Saisissez n.a. dans la ligne "Xontv" si vous n'avez pas besoin de considérer des positions supplémentaires. Si vous effectuez le calcul du bruit pour un appartement (onglet : AP), vous devez saisir les coordonnées de toutes les fenêtres et portes ouvrables environnantes.

Outil de calcul Bruit des pompes à chaleur Étape 7 :
Saisir vos données et les informations supplémentaires concernant l'unité extérieure

Pour un calcul de bruit complet, vous devez également saisir les données concernant le plan et les informations supplémentaires sur l'unité extérieure.

Outil de calcul Bruit des pompes à chaleur Étape 8 :
Optionnel - Saisir les données supplémentaires (dont la nature dépend de la situation que vous avez choisie)

Dans l'exemple que nous utilisons en bas de ce blog, situation Gg_1, il s'agit des murs de jardin de protection, s'il y en a. Sinon, cette colonne peut être laissée vide. Pour Gg_2, il s'agit des coordonnées de l'annexe, pour Gg_2A, il s'agit des coordonnées de la construction sur laquelle est installée l'unité extérieure.

Outil de calcul Bruit des pompes à chaleur Étape 9 :
Vérifier la situation ?

Maintenant, toutes les données sont saisies. Vous pouvez voir une représentation schématique de la situation à droite. Est-ce correct ? Alors vous avez probablement saisi les données correctement.

Outil de calcul Bruit des pompes à chaleur Étape 10 :
La situation est-elle conforme ?

Vous pouvez maintenant vérifier si la situation, sans caisson insonorisant supplémentaire pour votre pompe à chaleur, est conforme. Vous pouvez le voir tout en bas du fichier Excel (voir illustration).

Si la situation est conforme, c'est une bonne nouvelle, et, pour les exigences sonores renforcées, aucun caisson insonorisant pour pompe à chaleur n'est nécessaire.

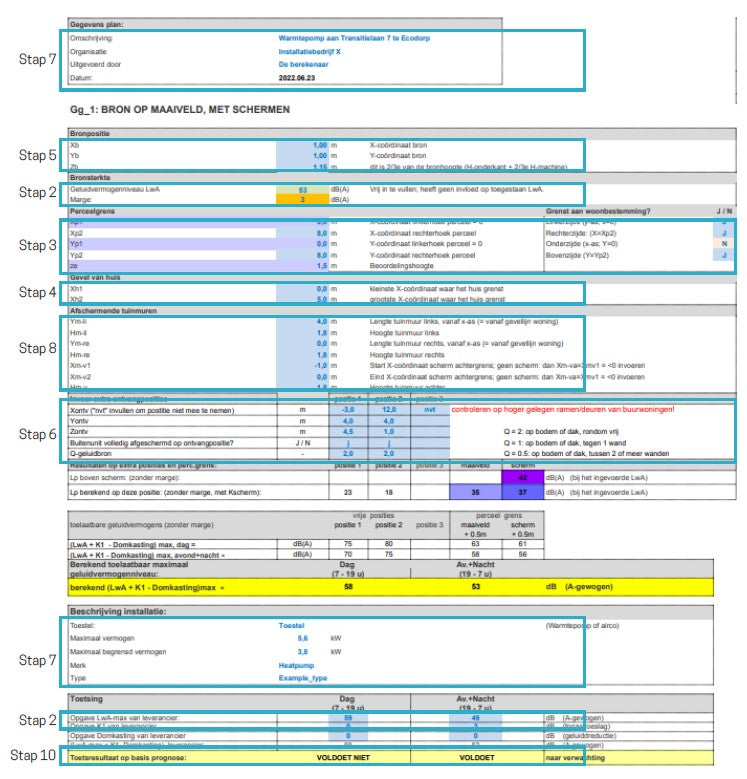

Dans l'image ci-dessous, vous trouverez une capture d'écran de l'outil de calcul (situation Gg_1) incluant les champs applicables aux étapes décrites précédemment.
